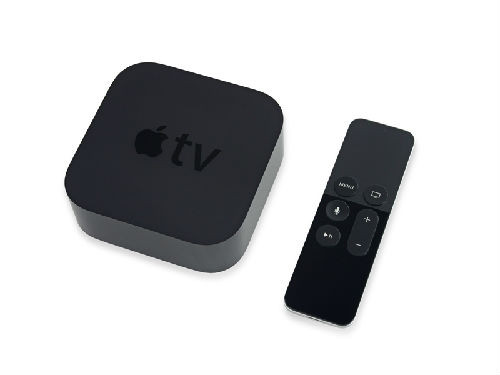

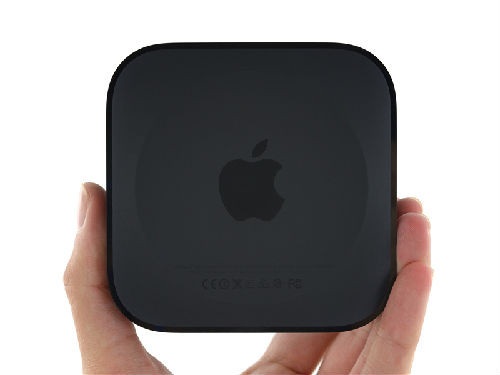

iPad mini 4平板机之后，iFixit又对苹果第四代Apple TV电视盒及其遥控器下手了。尽管它发售还要一段时间，而且国内用户只能看看而已，不过这一代从里到外变化都非常大，是一款诚意之作，值得品味。

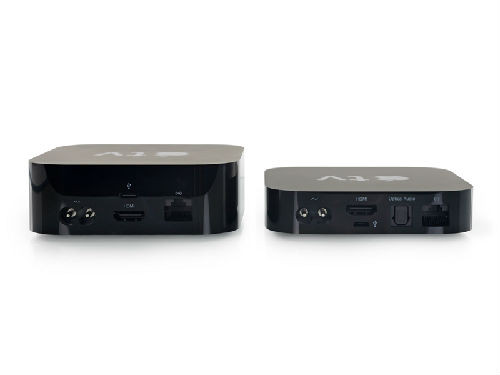

正因为变化很大，它变厚了许多，不过这是值得的，但去掉了光纤音频接口，另外micro USB变成了USB Type-C。

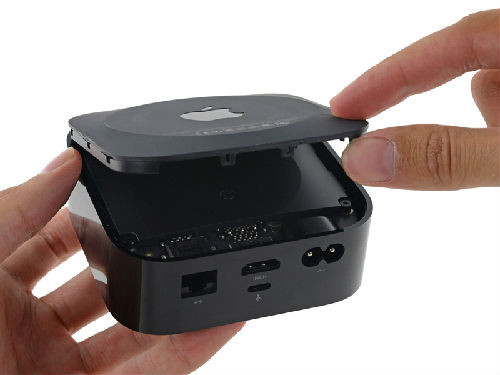

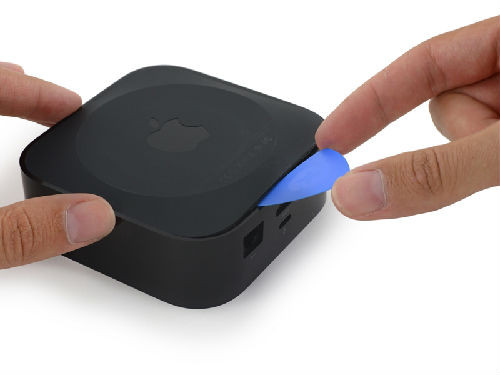

顶部外壳很容易撬开，没有胶水。

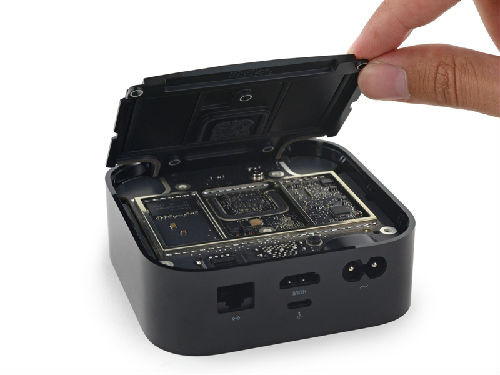

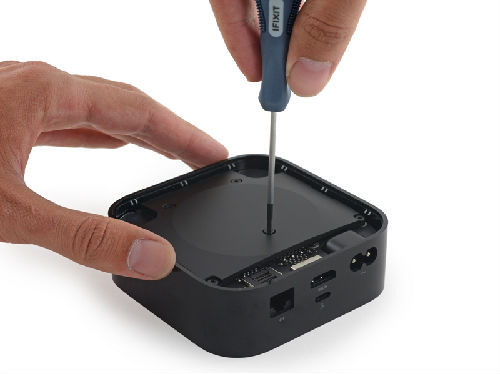

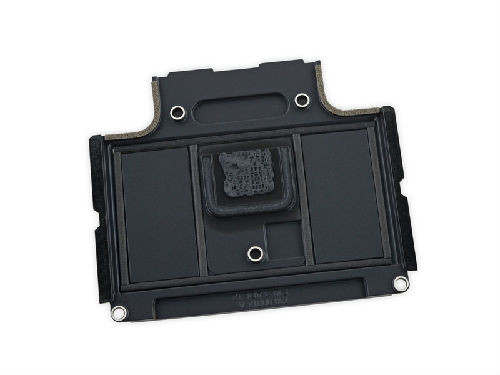

然后拧掉标准螺丝，掀起散热/电磁保护盖，就能看到内部电路板了。

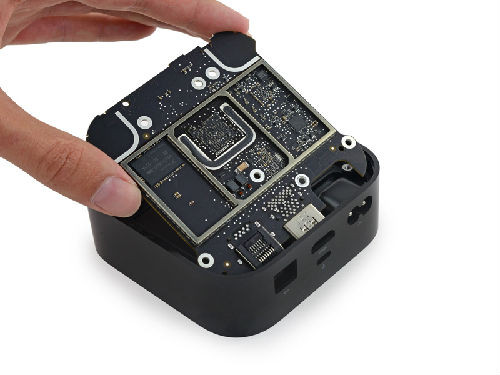

主板也只是螺丝固定的。

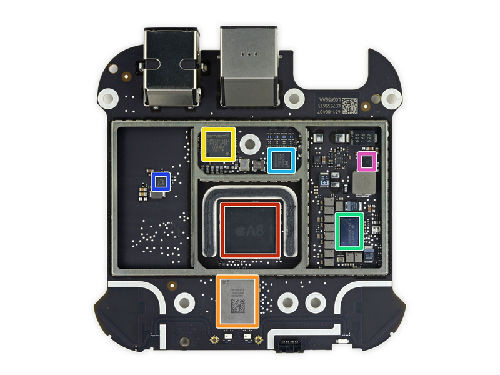

主板正面芯片一览：

红：苹果A8 APL1011 SoC处理器(封装在下边)、海力士H9CKNNNBKTBRWR-NTH 2GB LPDDR3内存

橙：Universal Scientific Industrial 339S00045 Wi-Fi

黄：SMSC LAN9730 USB 2.0-100M网卡

绿：Apple 338S00057定制内存控制器(MacBook 2015里有个338S00055)

青：DP2700A1

蓝：德州仪器PA61

紫：仙童半导体DF25AU 010D 030D

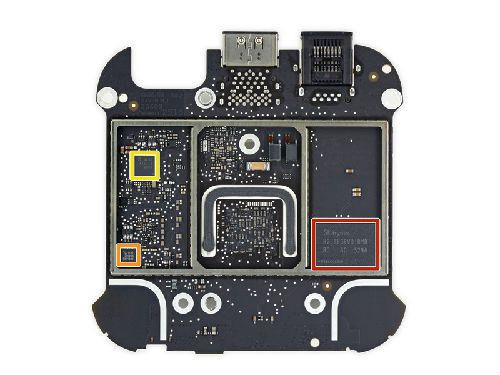

另一面也有三个芯片：

红：海力士H2JTEG8VD1BMR 32GB闪存

橙：NXP 1112 0206 5271B4K

黄：V301 F 57K C6XF G4

这一大块是散热片，很厚实。

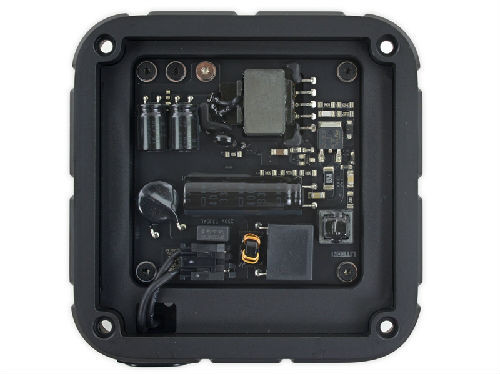

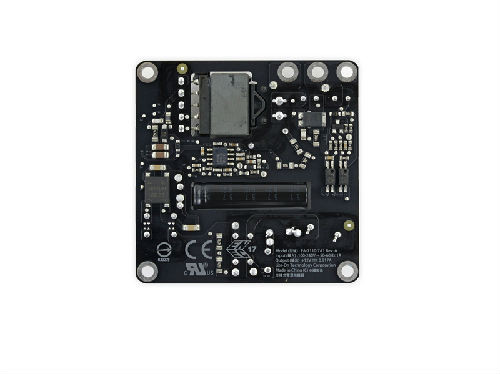

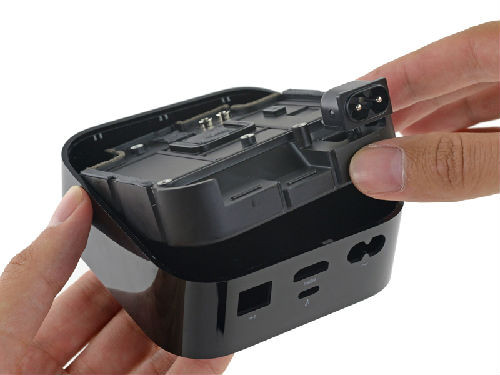

上面还有个电路板，12V/0.917A，第三代则是3.4V/1.75A。

不过，它和主板之间并没有直连供电线，猜测可能是通过散热片螺丝传导。

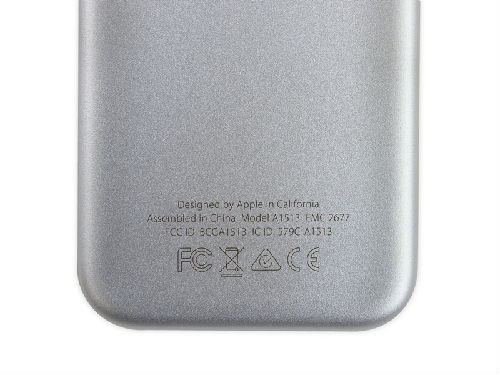

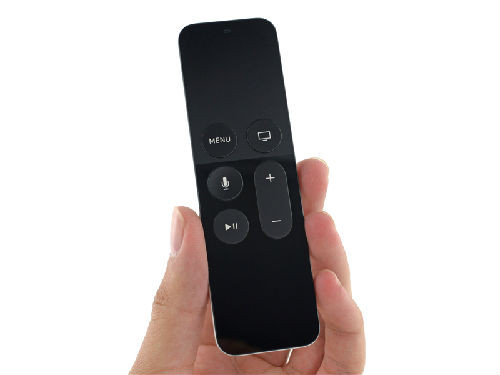

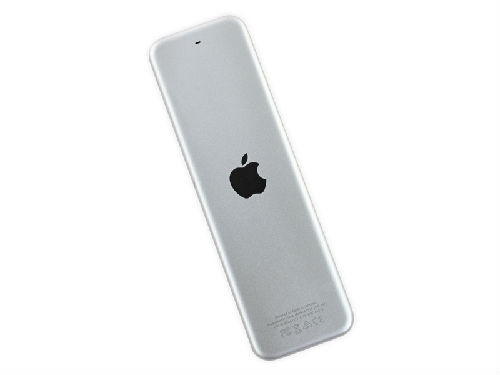

接下来是全新的遥控器，双麦克风，Glass Touch表面和Lightning接口，加速计和陀螺仪，蓝牙4.0，比之前的复杂得多，还能遥控其他电视。

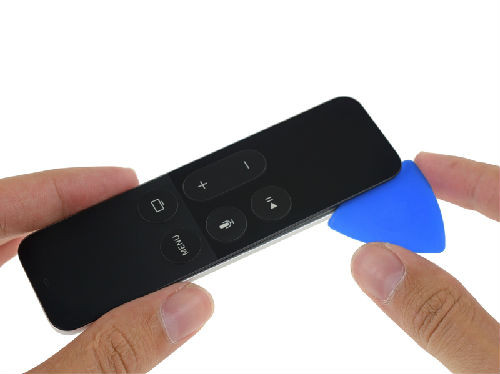

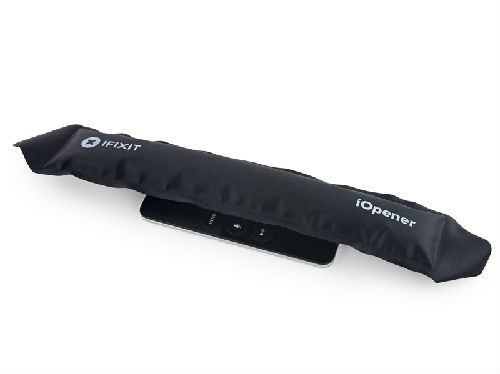

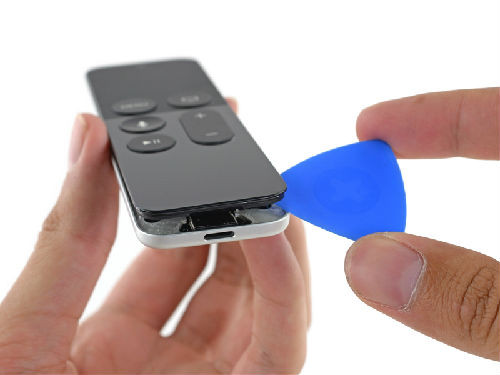

没法直接扣开，似乎用了很多胶水，只能先加热。

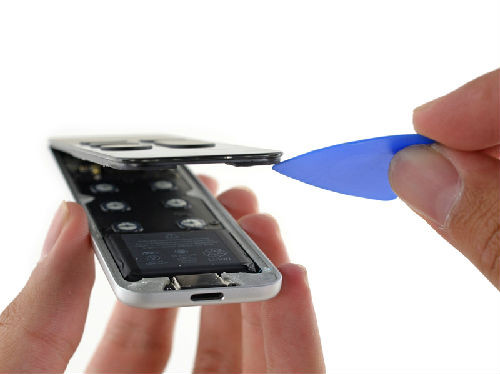

果不其然，但难度倒也不大。

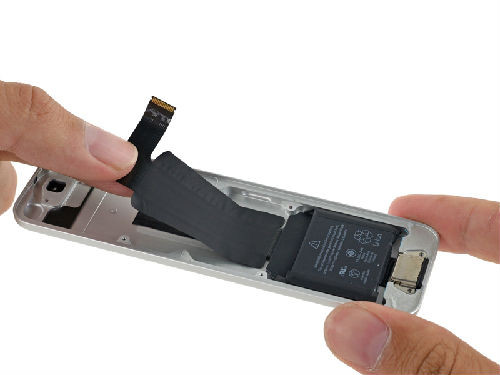

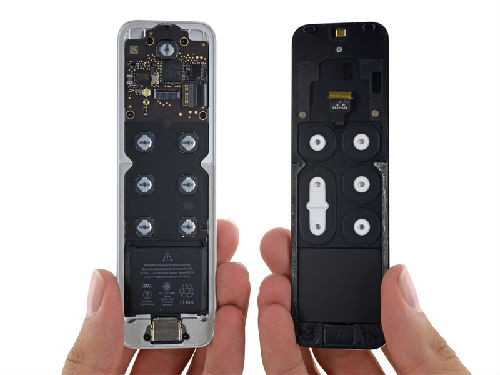

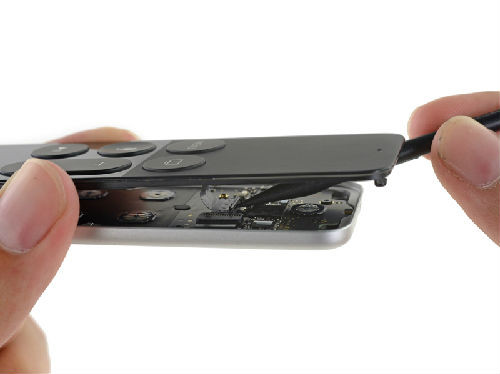

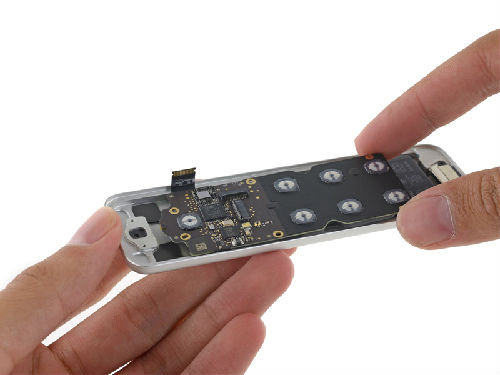

别急着打开，里边还有个排线，需要先断开。

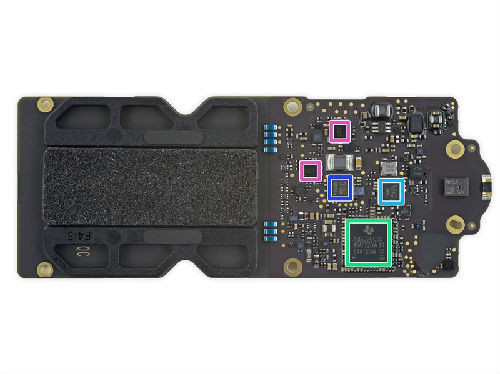

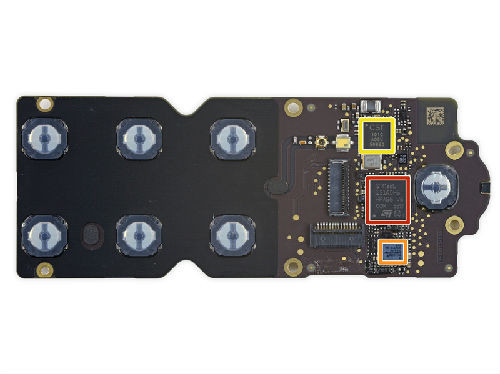

红：意法半导体STM32L 151QD超低功耗微控制器(ARM Cortex-M3)

橙：博通BCM5976C1KUB6G触摸屏控制器(iPhone 5s/5c、iPad Air同款)

黄：高通CSR1010蓝牙射频

绿：德州仪器TMS320C55超低功耗数字信号处理器

青：意法半导体AS5C Y523

蓝：T36D 629LB1 L1516A

紫：德州仪器49C37GI、TI55CHL6I

Lightning排线使用了ZIP接口。不有点奇怪，iPad上为什么要焊接呢？

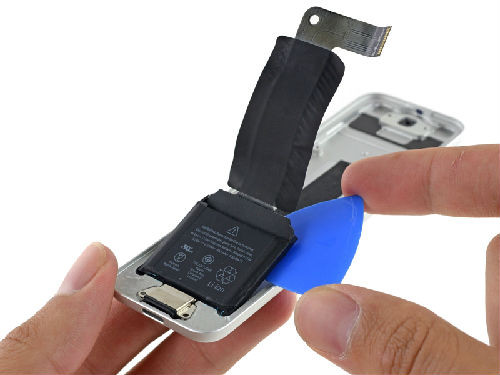

Lightning排线/电池之下有一些胶水。

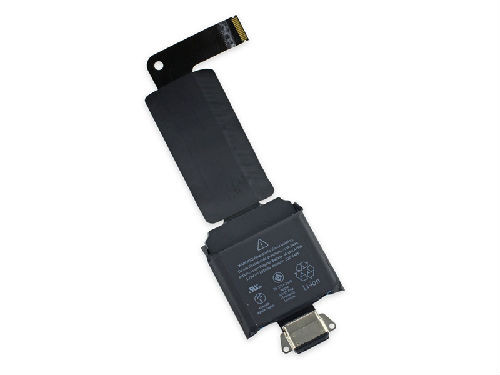

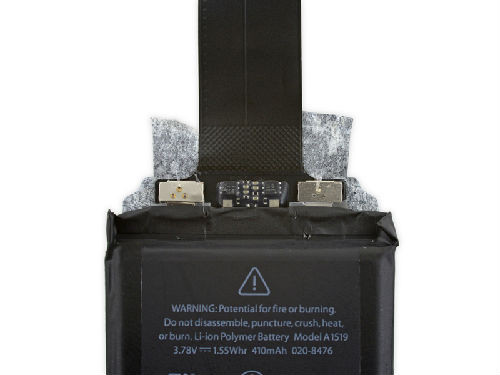

Lightning排线和电池是一体的。

容量410mAh。

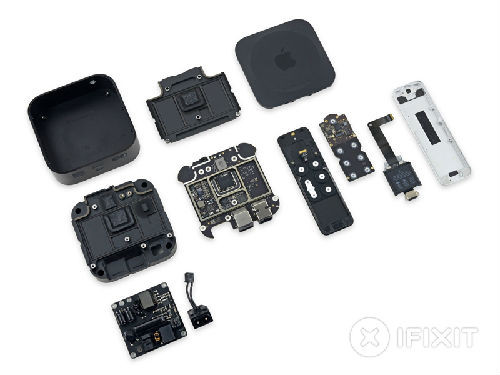

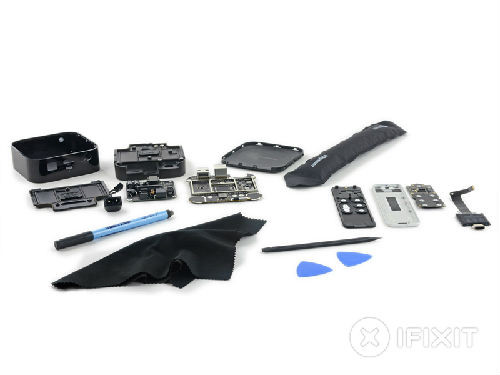

集体合个影吧。

拆解维修难度8，还是很容易对付的。

－ 模块化结构，只有几个组件。

－ 独立供电，AC接口也是模块化的。

－ 标准的梅花型螺丝。

－ 遥控器虽然有胶水，但外壳之间有缝隙很容易撬开。

－ 遥控器的电池和Lightning排线焊接在一起，不过更换成本不高。

－ 重要的部件都焊接在主板上，没法单独换。
